【新車發布】江特牌16米高空作業車上市了
【新車發布】江特牌16米高空作業車上市了
- 作者:湖北江南專用特種汽車有限公司
- 發布時間:21-09-27
江特牌16米高空作業車采用慶鈴原廠600系列雙排座駕駛室，配備慶鈴五十鈴4KH1CN5HS（130馬力、國五排放標準），五十鈴MSB五檔變速箱，2.5噸級前橋/4.8噸級后橋，7.00R16鋼絲胎，方向助力，原廠空調，雙回路液壓制動（可選裝氣壓制動），ABS，剎車間隙自動調整臂，安全帶未系提醒（符合GB7258-2017新規）。整車采用折疊式三節臂結構，外形美觀，作業高度16米，通過作業臂折疊、變幅、回轉將作業人員送到指定的位置作業。底盤配置升級，值得期待！
|

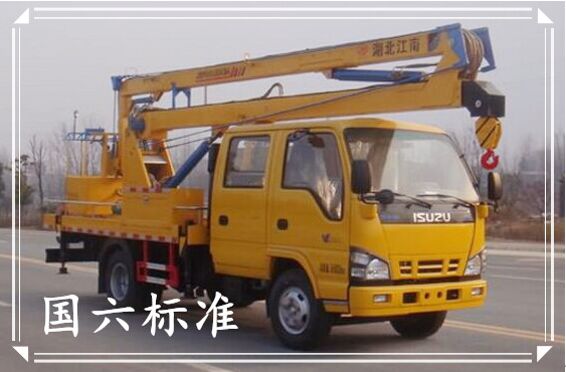

江特牌16米高空作業車（國六標準） |
|||
| 產品名稱： | 慶鈴五十鈴16米高空作業車 | 底盤型號： | QL1070BUHWY |
| 總質量： | 5775 | 整備質量： | 5450 |
| 作業高度： | 16（米） | 產品編號 | JDF0208 |
| 接近角/離去角： | 24/10 | 前懸/后懸： | 1015/2130 |
| 作業臂形式： | 三節折疊臂 | **車速： | 95 |
| 軸荷： | 2040/3735 | ||
| 底盤參數 | |||
| 底盤型號： | QL1070BUHWY | 批次： | 328 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距(mm)： | 3360 | 前 輪 距(mm)： | 1504 |
| 駕駛室乘人數： | 2+3 | 后 輪 距(mm)： | 1425 |
| 輪 胎 數： | 6 | 彈簧片數： | 8/6+5 |
| 輪胎規格： | 7.00R16 14PR | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量（ml） | 功率（kw） |
|
4KH1CN6LB |
慶鈴五十鈴(重慶)發動機有限公司 |
2999 |
88 |
| 上裝基本配置-臂架 | |||
| 臂架形式： | 三節折疊臂 | 臂架截面： | 四邊形 |
| 臂架材料： | HQ60/5mm | 變幅： | 單缸變幅 |
| 起伏角度 ： | 0°-70°（相對水平面） |
|
|
| 上裝基本配置-作業工況 | |||
| **作業高度： | 16米 | **作業高度時的作業幅度： | 7米 |
| **作業高度時作業幅度： | 2米 | **作業幅度時的作業高度： | 9米 |
| 回轉角度 ： | 2T |
|
|
| 上裝基本配置-起吊性能 | |||
| **起吊質量： |
1000kg |
伸縮起重臂： |
伸長量1米 |
| 鋼絲繩： | （40m）Φ8 | **起吊高度： | 8.4 |
| 吊鉤 ： | 支腿帶檢測開關，提示音及水平儀 | **起吊幅度： |
6.8米 |
| 上裝基本配置-支腿 | |||
| 支腿形式： | 前后H型 | 支腿材料： | 型材Q345B/5mm |
| 支腿跨距： | 縱向3300mm；橫向3380 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 支腿帶檢測開關，提示音及水平儀 | 支腿頻閃燈： | （紅色）2只 |
| 上裝基本配置-車廂 | |||
| 材料： | 優質碳鋼及型材，鋪3mm防滑花紋鋁板 | 工具箱： | 1250*400*420帶不銹鋼鎖件 |
| 側、后防護： | 優質碳鋼模具沖壓成型，高強度 | 洗手箱： | 塑料水箱 |
| 上裝基本配置-轉臺 | |||
| 立臂： | 低合金鋼板拼焊而成 | 回轉支撐： | 單排四點接觸球式帶外齒 |
| 減速機： | 齒輪傳動式 | 馬達： | BMT-310 |
| 上裝基本配置-作業斗 | |||
| 額定載荷： | 200（kg） | 尺寸（長*寬*高）： | 1080*610*1100 |
| 安全帶： |
一副 |
調平形式： | 機械式調平 |
| 調平裝置 ： | 外置拉桿機械調平 |
|
|
| 上裝基本配置-液壓系統 | |||
| 液壓油箱： | 80L；帶液位表 | 齒輪泵： | 定量泵；流量25m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 集成電磁閥組 |
| 油缸 ： |
11只，帶雙向平衡閥或液壓鎖鎖止 |
|
|
| 上裝基本配置-操作系統 | |||
| 支腿： | 手動操作，支腿單獨可調，上下車互鎖 | 操作方式： | 手動和電動結合 |
| 臂架動作： | 轉臺和吊籃電動雙位操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 手動拉線 |
|
|
| 19米伸縮臂高空作業車主要特點： |
|
主要特點：
◇ 該車采用國際**的江鈴高檔底盤加裝三節折臂液壓舉升專用裝置
◇ 環保項達到**機動車第Ⅳ階段排放標準
◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值自動卸載。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖，安全可靠防止誤操作
◇ H型支腿，跨距大，穩定性好，支腿即可**伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號 ◇ 工作斗自動調平，外置拉桿強制平衡 ◇ 帶1T吊勾
|
|
|
【返回新聞**】
| 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 |
