湖北江南30米高空作業車圖片 配置
湖北江南30米高空作業車圖片 配置
- 作者:湖北江南專用特種汽車有限公司
- 發布時間:21-09-27

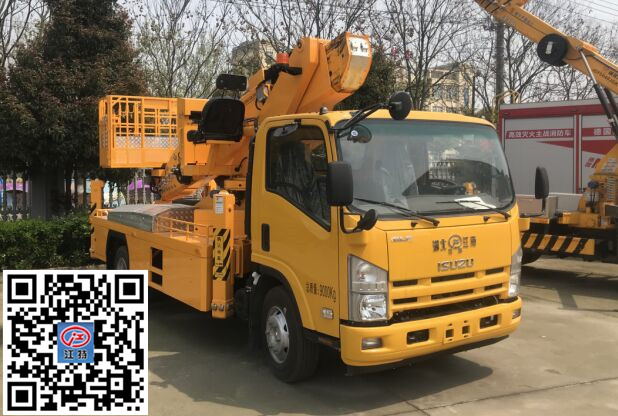

湖北江南30米高空作業車采用慶鈴五十鈴700P系列國六排放標準QL1110ANKAY二類底盤改裝而成，注冊**“江特牌”，整車型號JDF5090JGKQ6S型高空作業車，采用伸縮臂結構，整車輕量化車身設計，采用進口高強度鋼焊接，外形美觀，作業高度30米，通過作業臂伸縮、變幅、回轉將作業人員送到指定的位置作業。
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 湖北江南30米高空作業車（國六標準） | |||
| 整車名稱： | 慶鈴30米高空作業車 | 底盤型號： | QL1110ANKAY |
| 總質量： | 9200 | 整備質量： | 9005 |
| 作業高度： | 30（米） | 產品編號 | JDF0078 |
| 接近角/離去角： | 20/12 | 前懸/后懸： | 1110/2055 |
| 作業臂形式： | 七節伸縮臂 | **車速： | 110 |
| 軸荷： | 3450/5750 | ||
| 底盤參數 | |||
| 底盤型號： | QL1110ANKAY | 批次： | 315 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距(mm)： | 3815 | 前 輪 距(mm)： | 1680 |
| 駕駛室乘人數： | 3 | 后 輪 距(mm)： | 1650 |
| 輪 胎 數： | 6 | 彈簧片數： | 8/10+6 |
| 輪胎規格： | 235/75R17.5 16PR,8.25R20 14PR | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量（ml） | 功率（kw） |
| 4HK1-TCG61 | 慶鈴五十鈴發動機有限公司 | 5193 | 139 |
| 上裝基本配置-臂架 | |||
| 臂架形式： | 七節伸縮臂 | 臂架截面： | 六邊形 |
| 臂架材料： | 進口高強度鋼/3mm | 變幅： | 雙缸變幅更加穩定 |
| 起伏角度 ： | 0°-80°（相對水平面） |
|
|
| 上裝基本配置-作業工況 | |||
| **作業高度： | 30米 | **作業幅度： | 18米 |
| **作業高度時作業幅度： | 3米 | **作業幅度是作業高度： | 20米 |
| 回轉角度 ： | 左右180°回轉 |
|
|
| 上裝基本配置-支腿 | |||
| 支腿形式： | 前后X型 | 支腿材料： | 進口高強度鋼/3mm |
| 支腿跨距： | 縱向6500mm；橫向5950/6150 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 支腿帶檢測開關，提示音及水平儀 | 支腿頻閃燈： | （黃色）前后四只 |
| 上裝基本配置-車廂 | |||
| 材料： | 優質碳鋼及鋁合金，鋪防滑濾鏡花紋板 | 工具箱： | 鋁合金1760*620*280帶不銹鋼鎖件 |
| 側、后防護： | 帶壓力表；16MPa | 洗手箱： | 塑料水箱 |
| 上裝基本配置-轉臺 | |||
| 立臂： | 進口高強度鋼拼焊而成 | 回轉支撐： | 單排四點接觸球式帶外齒 |
| 減速機： | 帶壓力表；16MPa | 馬達： | 液壓 |
| 上裝基本配置-作業斗 | |||
| 額定載荷： | 400（kg） | 尺寸（長*寬*高）： | 1860*720*1050 |
| 回轉： | 360°連續回轉 | 調平形式： | 靜態液壓自動調平 |
| 調平裝置 ： | 靜態液壓自動調平 | 材質 | 優質碳鋼方管 |
| 上裝基本配置-液壓系統 | |||
| 液壓油箱： | 100L；帶液位表和冷卻器 | 齒輪泵： | 定量泵；流量50m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 電液比例閥組，帶手動應急按鈕 |
| 應急泵 ： | 電動應急泵 | 油缸 | 13只，帶雙向平衡閥或液壓鎖鎖止，保證安全 |
| 上裝基本配置-操作系統 | |||
| 支腿： | 手動操作，個支腿單獨可調，上下車互鎖 | 操作方式： | 電控和無線遙控 |
| 臂架動作： | 轉臺和作業斗無線遙控操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 遠程電子油門 |
|
|
| 30米伸縮臂高空作業車主要特點： |
|
1、整車輕量化設計，采用進口高強度鋼焊接，外形美觀； 2、臂架和支腿采用進口高強度鋼焊接成型，外形美觀，受力大，強度高； 3、進口油缸驅動鏈條帶動伸縮臂同步伸縮，快速、平穩、可靠； 4、前后 X 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況； 5、轉臺左右180°回轉，采用了**的雙渦輪蝸桿減速機構；（具有自潤滑和自鎖功能） 6、采用進口**器自動**，帶顯示屏，設置保護模式進行限幅，安全、可靠； 7、轉臺和吊籃雙位操作，進口電液比例調速，轉臺手動操作，吊籃無線遙控操作； 8、下車與上車互鎖，操作安全、可靠； 9、吊籃靜態液壓自動調平，360°回轉，超載自動保護； 10、支腿帶有位置檢測開關，并有自動感應功能； 11、整車帶發動機啟動、熄火和遠程油門開關，操作方便，節省燃油； 12、臂架自帶照明燈，方便夜間或光線暗作業； |
|
|
