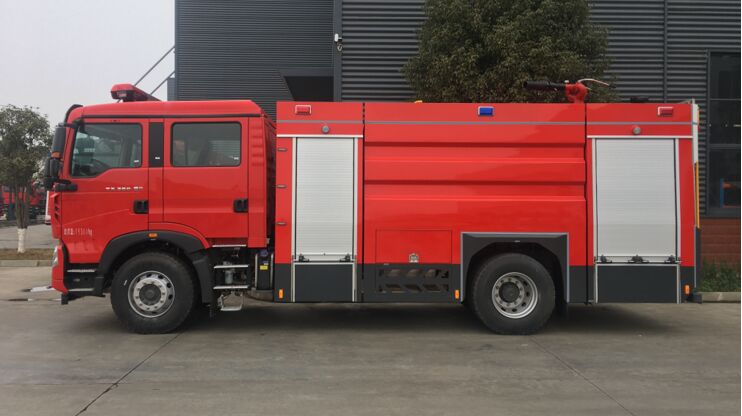

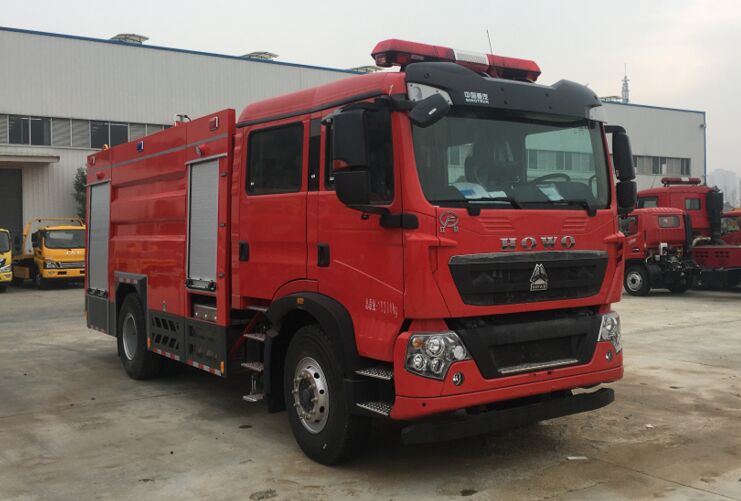

JDF5190GXFSG80/Z6型水罐消防車采用重汽曼系列ZZ5207TXFV471GF5底盤改裝，引進德國曼技術的原廠雙排座駕駛室，液壓翻轉，德國曼MC07H.35-60發動機，350馬力/國六排放標準，該車為外露罐結構，罐體容積8立方米；整車結構緊湊，方便靈活，動力性能好，車速高，具有大型消防車的全套消防功能，上裝箱體的上裝骨架全部采用引進歐洲技術生產的鋁合金型材制造，整車的重量減少，機動性能和整車載重量提高。車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水8000kg（SG80），泡沫液量2000kg（PM90），裝備了上海雄真消防設備有限公司生產CB10/60型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PS60（SG80）型車用消防炮。該車特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及油庫、碼頭等場所，撲救大型一般物質火災。
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 重汽豪沃8噸水罐消防車（國六標準-已經上市） | |||
| 產品型號： | 外形尺寸： | 8570×2500×3590 | |
| 底盤型號： | ZZ5207TXFV471GF5 | 罐體容量(L)： | 8000 |
| 總 質 量： |
19300 |
接近/離去角(°)： |
19/10 |
| 額定質量： | 7900 | 前懸/后懸： | 1430/2470 |
| 整備質量： |
10950 |
車 速(km/h)： | 95 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | ZZ5207TXFV471GF5 | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 2035 |
| 軸 距： | 4600 | 后 輪 距： | 1860 |
| 駕駛室乘人數： | 2+4(人) | 彈簧片數： | 11/9+8 |
| 輪 胎 數： | 6 | 軸 荷： | 6700/12650 |
| 輪胎規格： | 315/80R22.5,12.00R20 | ||
| 整車說明： | 備注：罐體容積:7.9立方米,水罐尺寸:2235×2440×1520mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:420mm。ABS系統**器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有消防泵、消防炮。 |
||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
|
MC07H.35-60 |
重汽集團有限公司 |
7360 |
257 |
|
|
罐體容積（L）：8000 隨車器材：19項
消防泵型號：CB10.60低壓消防泵 流量/壓力： 60L/s@1.0MPa 吸水深度： 7m 吸深水時間：≤35s 消防炮型號：SP60（消防水炮） 流量：60L/s 有效射程：≥75m/1.0MPa |
|
1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。
2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。 |
|||
        | |||
| 總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 |
| |
| 器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
|

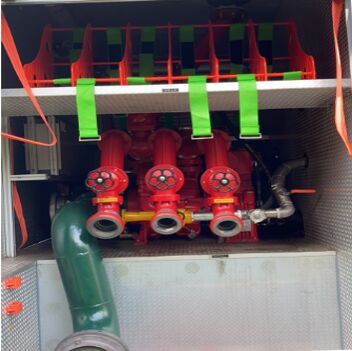

| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 | |
| 保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||
| 爬梯及上車拉手 | 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |

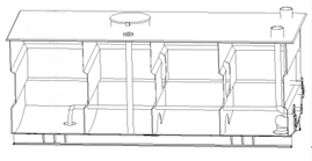

| 容量 | 8000kg（SG80） |
|
| 材質 | 優質碳鋼（厚度底板5mm，側板4mm，頂板3mm） | |

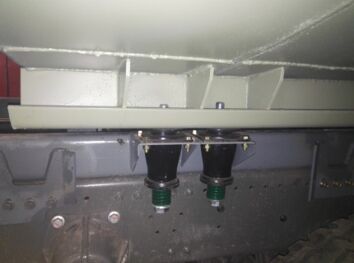

| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余水口：設1個DN25水罐放余水口配球閥 | ||
| 注水口：在水罐左右兩側各接1只DN65接口 | ||
| 進出水口：設1個水罐到水泵進水管DN150閥門手動控/制(可選裝氣動），設1個水泵**水罐充水管DN65閥門手動控/制(可選裝氣動） |

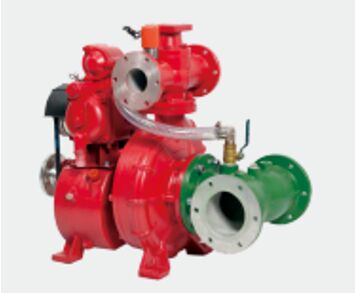

水系統消防泵：
| 消防泵型號 | CB20.10/30.60型中低壓消防泵 |
|
| 形式 | 低壓離心式 | |
| 額定流量 | 60L/s @1.0MPa；30L/s @2.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| **吸深 | 7m | |
| 引水裝置 | 自帶滑片泵 | |
| 引水時間 | **吸深時≤50s |
| 管道材質 | 優質無縫碳鋼管 |
|
| 吸水管路 | 泵房左右兩側設1個DN150吸水口 | |
| 注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
| 出水管路 | 泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 | |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及**閥 |

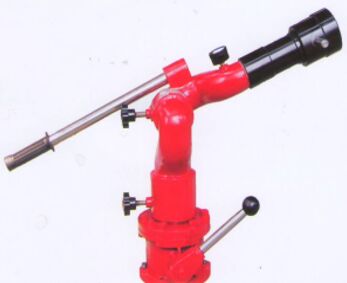

| 消防炮型號 | PS8/60W |
|
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| 仰角/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 60L/S | |
| 射程 | 水≥75m |

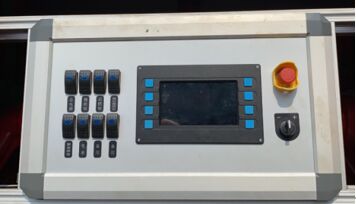

控/制面板主要包括駕駛室控/制和泵室控/制兩部分 |
| |

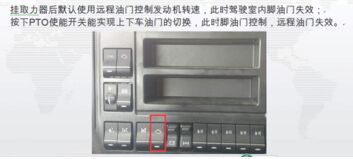

| 駕駛室內操控 | 水泵脫掛檔、井報、照明及信號裝置控/制等 | |
| 泵房內操控 | 上裝總電源開關、參數顯示、狀態顯示 | |
| 附加電 器 | 設控/制電路 |
|
| 照明燈 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
| 井示裝置 | 長排全紅井燈，安裝在駕駛室頂部 | |
| 井報器，其控/制盒在駕駛員前下方 | ||
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 序號 | 名稱 | 型號 | 數量 | 規格 | 備注 |
| 1 | 吸水管 | 150x4米 | 2 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF150 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII150/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 16-65-20 | 6 | 盤 | 低壓；內扣式 |
| 6 | 水帶 | 16-80-20 | 6 | 盤 | 低壓；內扣式 |
| 7 | 異徑接口 | KJ65/90 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 | |
| 9 | 水帶掛鉤 | 4 | 件 | ||
| 10 | 地上消防栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 11 | 地下消防栓扳手 | 長860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流開關水qiang | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 14 | 直流開花水qiang | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 15 | 消防桶 | 1 | 具 | ||
| 16 | 滅火器 | 3kg | 1 | 個 | |
| 17 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
| 18 | 橡皮錘 | 1 | 件 | ||
| 19 | 可充電式手提照明燈 | 1 | 件 |
| 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 |
